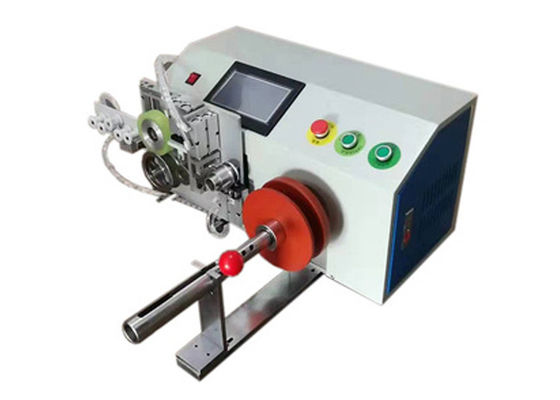

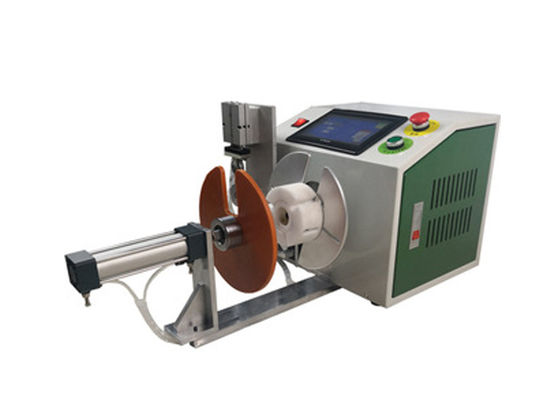

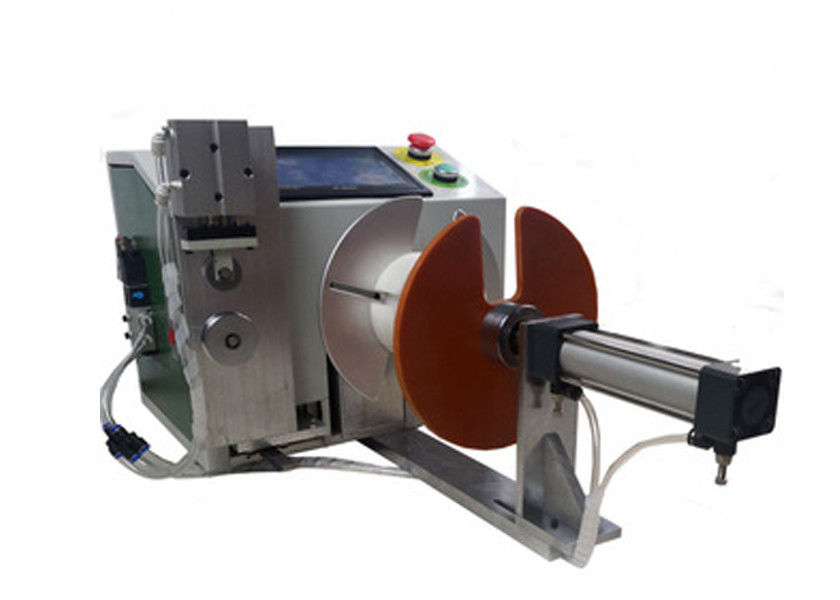

Aangepast 50 - 200mm uit elkaar plaatsend Automatisch Windend Machine Windend Materiaal

Het automatische Windende Windende de Machinemateriaal van de Machine Windende Machine kan worden aangepast

Achtergrondtechnologie van halfautomatische windende en bindende machine:

De draadindustrie is hoogst arbeid-intensief en arbeid-intensief; AC en gelijkstroom-de draden moeten over het algemeen gekronkeld en binden zijn met de hand met banden, die uiterst inefficiënt zijn en een hoop personeel dat opnemen.

Het doel van het gebruiksmodel is een eenvoudige en efficiënte halfautomatische draad windende en bindende machine te verstrekken, die draden kan automatisch winden in bundels en automatisch de bindende band verdraaien. Het gebruiksmodel is samengesteld uit een kadercomponent, een windende component, een het vastklemmen component, een het voeden component, een draad verplaatsend component, een verdraaiende component en een mens-machine interfacepaneel. In de kadercomponent, zijn er sommige elektrocomponenten en controlelijnen voor elektrocontrole. Voor de kadercomponent, zijn er windende componenten, een het vastklemmen component, een het voeden component, een draad verplaatsend component, een verdraaiende component en een mens-machine interfacepaneel de windende kolom en het vastklemmen de groef is geïnstalleerd op de draaischijf; de het vastklemmen assemblage wordt voorzien van een het vastklemmen spanningsrol vast die op de het vastklemmen schuif en op de het vastklemmen glijdende lijst wordt geïnstalleerd; de het voeden assemblage wordt voorzien van een riem het voeden wiel en een riem scherp mes, dat op de het voeden glijdende lijst geïnstalleerd is; de riem het vastklemmen luchtklauw wordt geschikt voor de het voeden glijdende lijst, en de riemrol wordt geschikt achter de het voeden glijdende lijst; de draad die assemblage verplaatsen wordt voorzien van een windende assemblage en een voedende groep zijn Er twee paren mechanische luchtklauwen vast op de z-as glijdende die lijst en op de gecombineerde glijdende lijst van x-as en y-as worden geïnstalleerd; de verdraaide draadassemblage is uitgerust, vast en wordt geïnstalleerd met de verdraaide klauwen van de draadlucht met omwentelingsas op de z-as glijdende die lijst op de vertaal glijdende lijst. De kaderassemblage van het materiaal is uitgerust met het winden van assemblage, vastklemmend assemblage, het voeden assemblage, die assemblage verplaatsen, die assemblage en mens-machine interfacepaneel verdraaien, dat in structuur eenvoudig is, geschikt in gebruik, afwisselend het winden verrichting en hoog rendement; in controleaspect, PLC wordt het programmeerbare logicacontrolemechanisme goedgekeurd voor controle, die eenvoudige verrichtingsinterface, algemene programmering en eenvoudig onderhoud heeft. Het moet slechts volgens verschillende programma's worden geplaatst, namelijk kan het verschillende draden winden en binden.

Functiekenmerken van halfautomatische windende en bindende machine

Deze machine is geschikt voor wisselstroomkabel, gelijkstroom-machtskabel, USB-gegevenskabel, videokabel, high-definition kabel van HDM en andere transmissielijnen. Het kan in bundels met met een laag bedekte ijzerkern worden verdraaid. Het kan ook in andere industrieën, zoals kleerhanger, enz. worden gebruikt.

De werknemers moeten slechts het eind van de draad bevestigen, de voetschakelaar gebruiken om de draad te winden, en dan het nemen en het zetten aan de bindende mond om de band automatisch te binden. Het gehele proces vergt slechts 4-5 seconden. De machine kan de lengte van de draad en het aantal rollen plaatsen, en de output tellen. Deze machine keurt PLC programmacontrole, tekstvertoning voor parameter plaatsen goed, gemakkelijk te werken. Het kan de moeheidssterkte van werknemers verminderen, het werkefficiency verbeteren, en band bewaren.

Technische parameters van halfautomatische windende en bindende machine

Model: kar-120p halfautomatische windende en bindende machine

Lengte van band: 80140mm

Riemdiameter: 1030mm

Het vastbinden van snelheid: 1 tweede

Het winden het uit elkaar plaatsen: 50-200 mm

Het winden snelheid: 1-10 regelbaar

Voeding: ac220v50/60Hz

Machinegrootte: 700 × 550 × 400mm

Gewicht: 45kg
